Welche Angaben werden benötigt?
Für die Auslegung Ihrer Zahnstangenwinde sind folgende Informationen hilfreich:
- Last & Hub: Welche Masse bewegen Sie über welche Distanz?
- Umgebung: Standardanwendung oder erhöhter Korrosionsschutz nötig?
- Bedienung: Antrieb über Kurbel oder freies Wellenende?
Sie wissen noch nicht alles? Kein Problem!
Starten Sie die Konfiguration mit den verfügbaren Informationen. Offene technische Details können anschließend gemeinsam geklärt werden.
Wie geht es danach weiter?
Nach Abschluss der Konfiguration erhalten Sie einen persönlichen Konfigurations-Link. Dieser enthält alle ausgewählten technischen Parameter Ihrer Zahnstangenwinde.
Über den integrierten Kontakt-Button können Sie die Konfiguration direkt an uns senden. Auf dieser Basis erstellen wir ein passendes Angebot - ohne unnötige Rückfragen oder doppelte Datenerfassung.
Die drei Komponenten

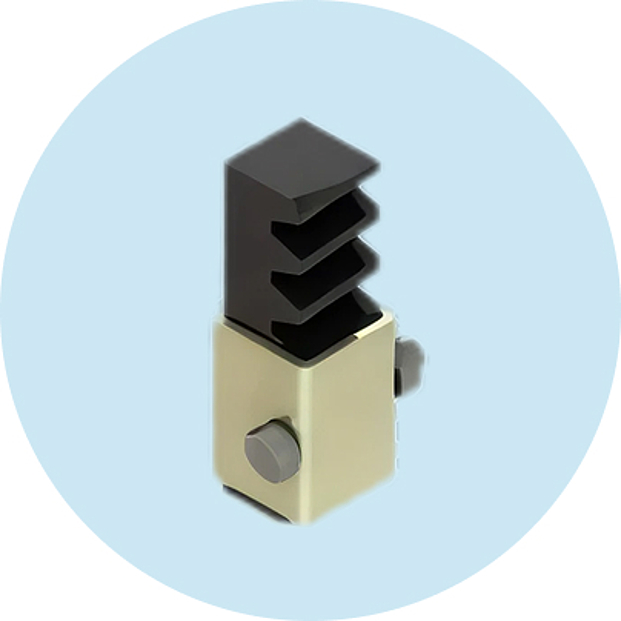

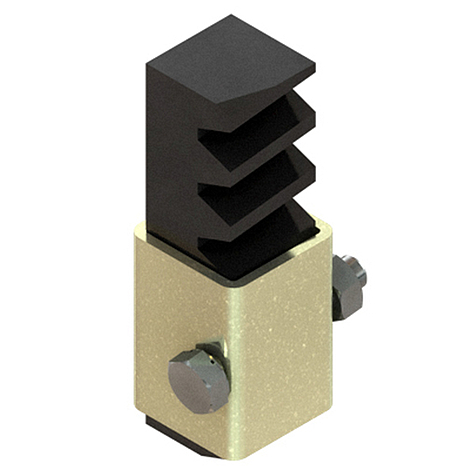

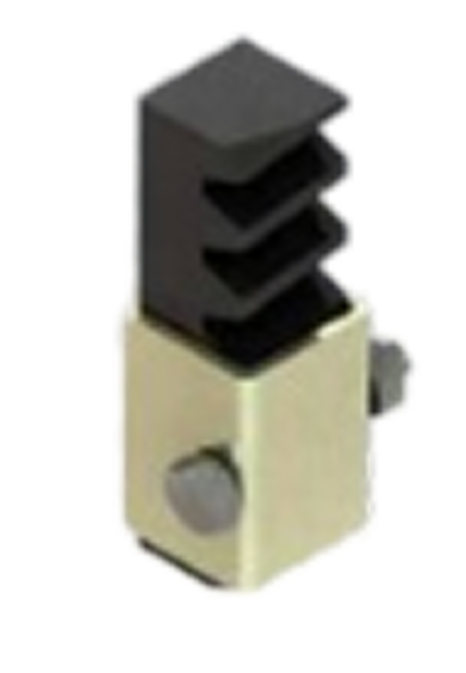

Eine Zahnstangenwinde besteht aus drei Komponenten: Handantrieb, Zahnstange und Auslaufsicherung. Im Produktberater stimmen wir diese drei Bausteine auf Ihre Anwendung ab. Das Ergebnis ist eine komplette, technisch geprüfte Zahnstangenwinde, die Ihren Anforderungen entspricht.
Jetzt Konfiguration starten

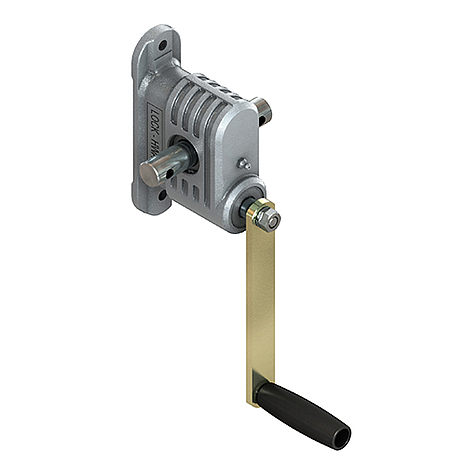

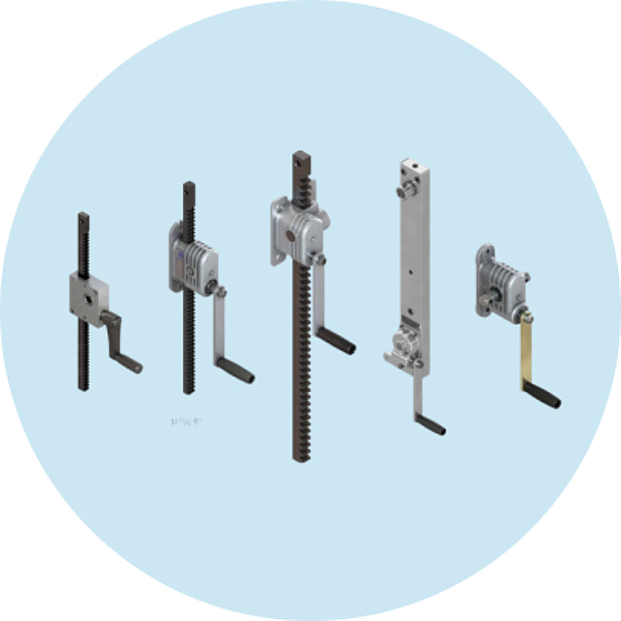

Handantrieb
Die Handantriebe von Lock sind ausgelegt für Lasten von 1.000 N bis 100 kN und Drehmomente bis 160 Nm. Sie heben, senken, verstellen und fixieren robust und zuverlässig.
Handzahnstangenwinden mit selbsthemmendem Schneckengetriebe lassen sich koppeln für linien- und flächenförmige Lasten – ergänzt durch die Wandwinde nach DIN 7355 und den Handkettenantrieb für hochliegende Wellen.

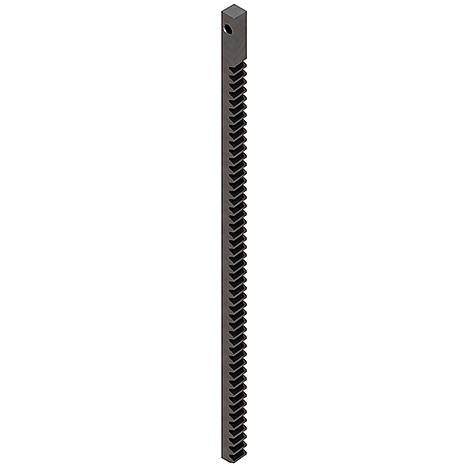

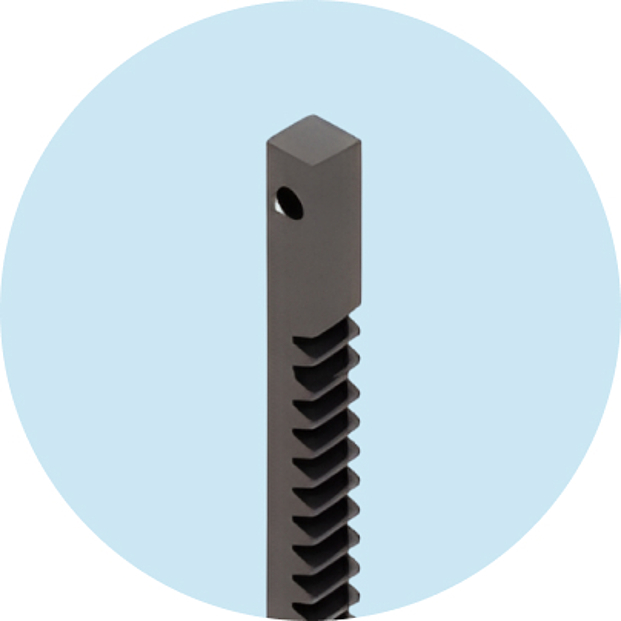

Zahnstange
Die Zahnstangen mit eigens entwickelter Verzahnungsgeometrie sind auf die Handantriebe abgestimmt und stellen einen leichtgängigen, robusten Lauf sicher. Die behandelte Oberfläche sorgt für hohe Verschleißfestigkeit, die Verzahnung ist auf Zug und Druck belastbar.
Längen bis 6 Meter und individuelle Bohrbilder ermöglichen die passgenaue Montage – auch im Verbund für linien- und flächenförmige Lasten.
Warum Lock?
- Hohe Lieferfähigkeit und kurze Lieferzeiten
- Made in Germany
- Persönlicher Ansprechpartner
- Ersatzteilverfügbarkeit bis zu 20 Jahren
- Erfahrung in der Entwicklung von Antriebslösungen seit 1844
- Hochwertige Materialien und präzise Fertigung
- Individuell anpassbare Lösungen
- Technische Beratung und Projektunterstützung
- Zertifizierung nach ISO 9001:2015
Industrie & Sondermaschinenbau – Montagearbeitsplätze und Vorrichtungen
In der industriellen Fertigung und im Sondermaschinenbau kommen Zahnstangenwinden überall dort zum Einsatz, wo Werkstücke, Bauteile oder Maschinenkomponenten sicher positioniert, gehoben oder fixiert werden müssen. Typische Anwendungen sind ergonomisch höhenverstellbare Arbeitstische, Montageplattformen, Vorrichtungen und Sonderkonstruktionen im Werkzeugbau.
Die kompakte Bauweise ermöglicht eine Integration auch bei begrenztem Einbauraum, während das selbsthemmende Schneckengetriebe eine zuverlässige Verstellung unter Last unterstützt. Durch die mechanische Koppelbarkeit mehrerer Zahnstangenwinden lassen sich selbst große Plattformen synchron bewegen. Dadurch entstehen ergonomischere Arbeitsabläufe, kürzere Rüstzeiten und eine höhere Prozesssicherheit in der Produktion.
Schienenfahrzeug- und Großfahrzeugbau – Wartungs- und Montageplattformen
Im Schienenfahrzeug- und Großfahrzeugbau werden Zahnstangenwinden für Wartungs- und Montageplattformen eingesetzt, die sicher und präzise an Fahrzeuge herangeführt werden müssen. Die kompakte Bauweise ermöglicht den Einsatz in mobilen und stationären Plattformen, während das selbsthemmende Schneckengetriebe jede eingestellte Arbeitshöhe zuverlässig hält - ohne Hydraulik oder Pneumatik.
Mehrere gekoppelte Zahnstangenwinden ermöglichen die synchrone Bewegung langer Arbeitsbühnen oder Dacharbeitsplattformen. Typische Anwendungen sind Dacharbeitsbühnen, seitliche Wartungsplattformen und Montagevorrichtungen in Werkstätten und Betriebshöfen. Dadurch lassen sich standardisierte Wartungsabläufe und eine hohe Arbeitssicherheit unterstützen.
Fördertechnik & Anlagenbau – Schieber, Absperrungen und Verstellaufgaben
In der Fördertechnik und im Anlagenbau übernehmen Zahnstangenwinden Verstell-, Öffnungs- und Fixieraufgaben in unterschiedlichsten Förder- und Prozessanlagen. Besonders die Zahnstangenwandwinde nach DIN 7355 eignet sich für Anwendungen mit hohen Haltekräften, beispielsweise bei Schiebern, Klappen, Absperrorganen oder Förderanlagen.
Die hohe Kraftübersetzung ermöglicht ein kontrolliertes Positionieren auch bei hohen Lasten. Gleichzeitig erlaubt die kompakte Bauweise eine direkte Montage an bestehenden Konstruktionen. Dadurch entstehen langlebige, rein mechanische Verstelllösungen, die ohne Hydraulik oder Pneumatik zuverlässig arbeiten.
Fassaden- und Gebäudetechnik – verstellbare Lamellen und Sonnenschutz
In der Fassaden- und Gebäudetechnik unterstützen Zahnstangenwinden die Verstellung von Lamellen, Sonnenschutzsystemen, Lüftungsklappen und Fassadenelementen. Durch die kompakte Bauweise lassen sich die Systeme unauffällig in die Konstruktion integrieren.
Das selbsthemmende Getriebe hält eingestellte Positionen zuverlässig, ohne zusätzliche Energie zu benötigen. Die Belastbarkeit auf Zug und Druck sowie die Möglichkeit zur mechanischen Koppelung mehrerer Systeme ermöglichen auch die Verstellung größerer Fassadenelemente. Dadurch entstehen wartungsarme und langlebige Lösungen für moderne Fassaden- und Gebäudekonzepte.
Kunden die heute schon auf Lock setzen

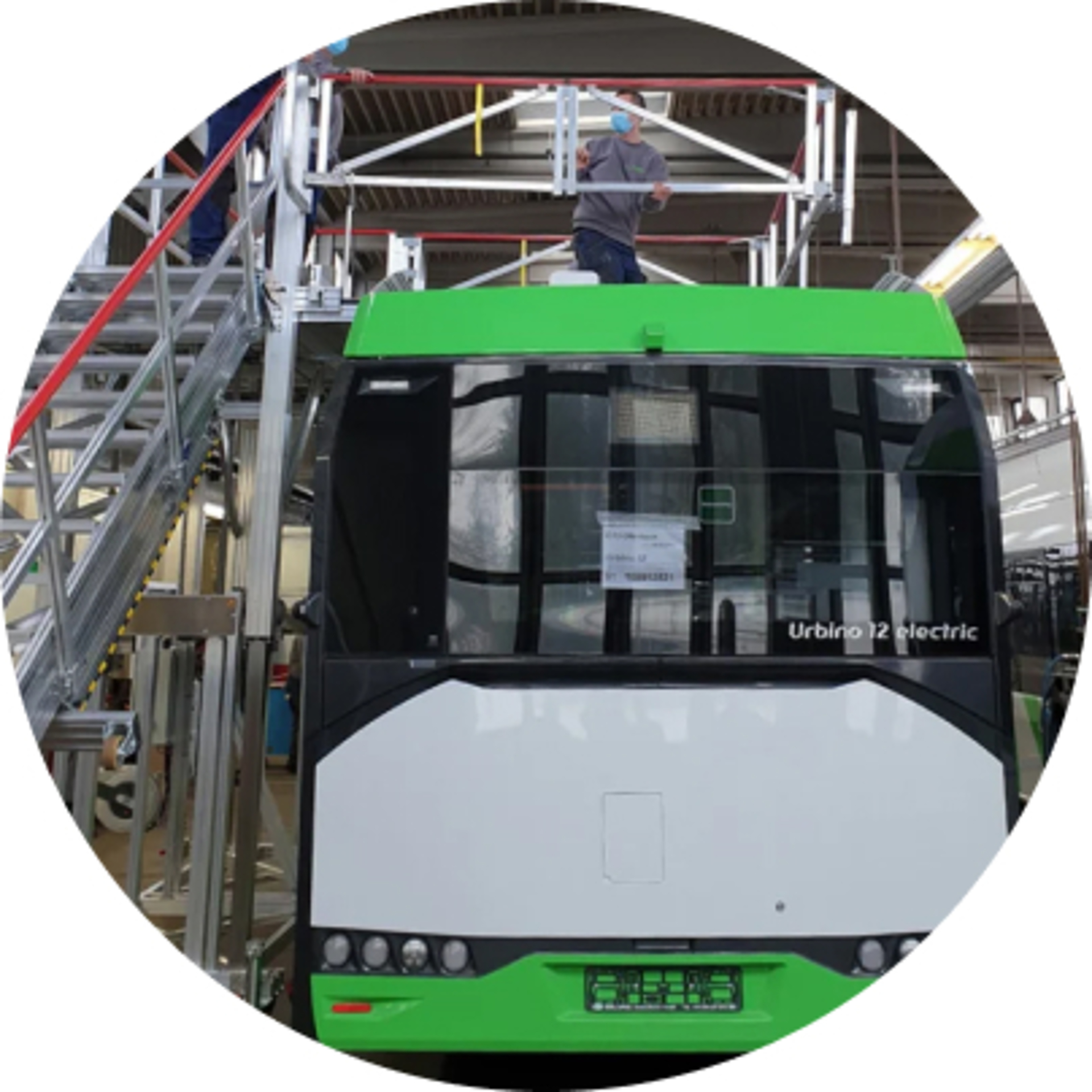

Offenbacher Verkehrsbetriebe (OVB) – Wartungsbühne für Elektrobusse
Die Offenbacher Verkehrsbetriebe betreiben eine moderne Flotte an Elektrobussen, deren Stromabnehmer regelmäßig gewartet werden müssen. Für die sichere und ergonomische Arbeit am Busdach setzt die OVB auf eine Wartungsbühne mit Lock Zahnstangenwinden. Mehrere Winden sind mechanisch gekoppelt und heben die Plattform manuell auf eine Arbeitshöhe von bis zu 3,9 Metern. Über Schubeinheiten und ein ausklappbares Korbgeländer betreten die Techniker anschließend das Busdach. Die Selbsthemmung in den Lock Winden hält jede eingestellte Position sicher – ohne Hydraulik, ohne Pneumatik. So ist eine zuverlässige, nachhaltige und nahezu wartungsfreie Lösung entstanden.

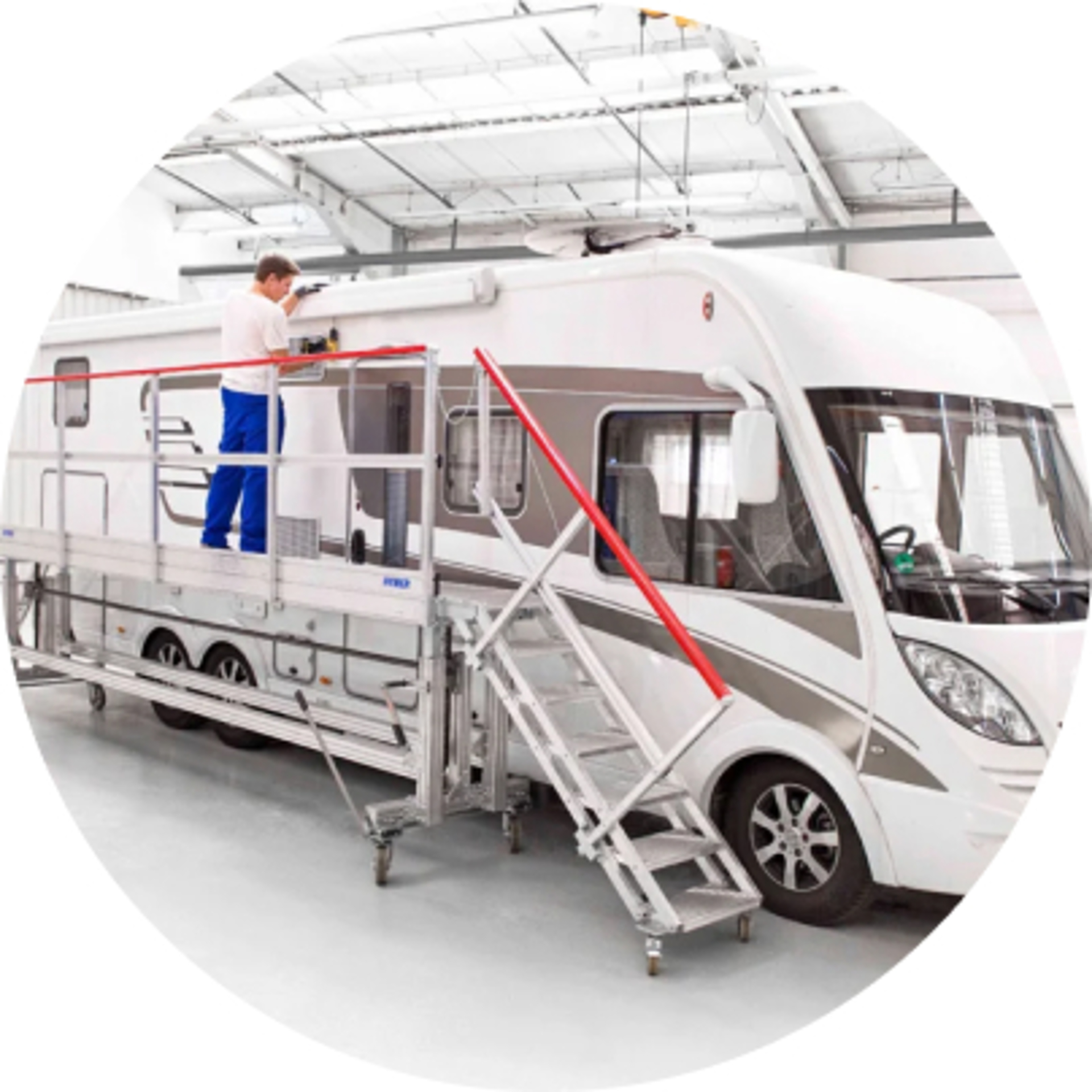

Wohnmobilhersteller – Effizientere Endmontage auf engem Raum
In der Endmontage von Wohnmobilen zählen jede Sekunde und jeder Zentimeter. Ein Hersteller aus dem süddeutschen Raum wollte seine Montageabläufe beschleunigen und ergonomischer gestalten – bei engsten Platzverhältnissen in der Fertigungshalle. Nach einer Vor-Ort-Analyse der Lock-Experten entschied man sich für eine Wartungsbühne mit manueller Höhenverstellung. Mehrere Lock Zahnstangenwinden wurden mechanisch gekoppelt, sodass sich die Plattform präzise an die jeweilige Fahrzeugart anpassen lässt. Das Ergebnis: kürzere Rüstzeiten, ergonomischere Arbeitsabläufe und eine spürbare Effizienzsteigerung in der Montage – ganz ohne platzintensive Hydraulik- oder Pneumatiktechnik.

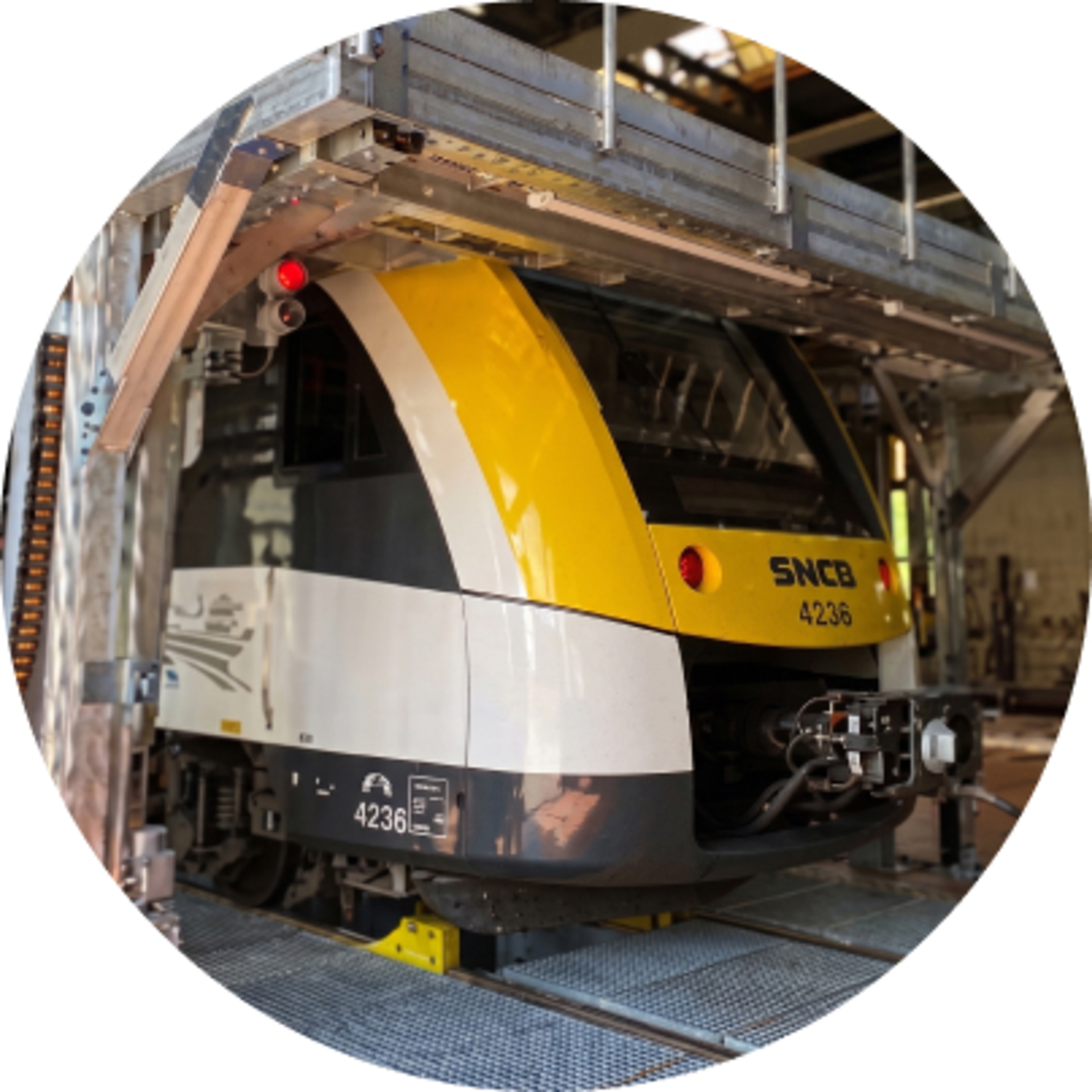

SWEG Südwestdeutsche Landesverkehrs-GmbH – Dacharbeitsbühne für sichere Wartungsarbeiten im Betriebshof
Die SWEG Südwestdeutsche Landesverkehrs-GmbH betreibt einen modernen Betriebshof für Schienenfahrzeuge. Für die sichere und ergonomische Dachwartung der Fahrzeuge hat Lock ProSystems das Antriebssystem konzipiert. Ausschübe zur Seitenverstellung werden über einfache Handantriebe mit Lock Zahnstangenwinden manuell bewegt. So lässt sich die Arbeitsbühne kontrolliert an die Fahrzeugkontur heranführen – ohne Elektrotechnik. Die wartungsarme Ausführung sorgt für dauerhaft zuverlässigen Betrieb im täglichen Werkstatteinsatz und unterstützt die SWEG dabei, Wartungsarbeiten sicher, effizient und unter hohen Arbeitssicherheitsstandards durchzuführen.
Information
Zahnstangenwinden werden in vielen Bereichen des Maschinen- und Anlagenbaus eingesetzt und müssen je nach Anwendung unterschiedliche technische Anforderungen erfüllen. Die folgenden Fragen geben einen schnellen Überblick über typische Einsatzbereiche, Funktionen und Eigenschaften von Zahnstangenwinden.
Downloads
Hier finden Sie technische Informationen, Datenblätter und weiterführende Unterlagen zu den Lock Zahnstangenwinden und Komponenten.
Zu den Downloads
